Guide des matériaux et lexique de la forge

C'est un acier en sandwich, une technique japonaise vieille de 800 ans. Un cœur en acier carbone très dur (XC75 et jusqu'à XC130), pris entre deux couches d'acier plus souple. Le cœur garde le tranchant. Les flancs absorbent les chocs et protègent partiellement la lame de la rouille. Résultat : un tranchant qui dure (60 à 62 HRC sur le fil), sur une lame qui pardonne les usages intensifs et qui rouille moins vite. La ligne de soudure entre les couches dessine un motif visible juste au-dessus du tranchant : signature naturelle de la technique. Idéal pour la chasse, la cuisine quotidienne intensive, ou pour les clients qui veulent une lame à la fois souple et tranchante.

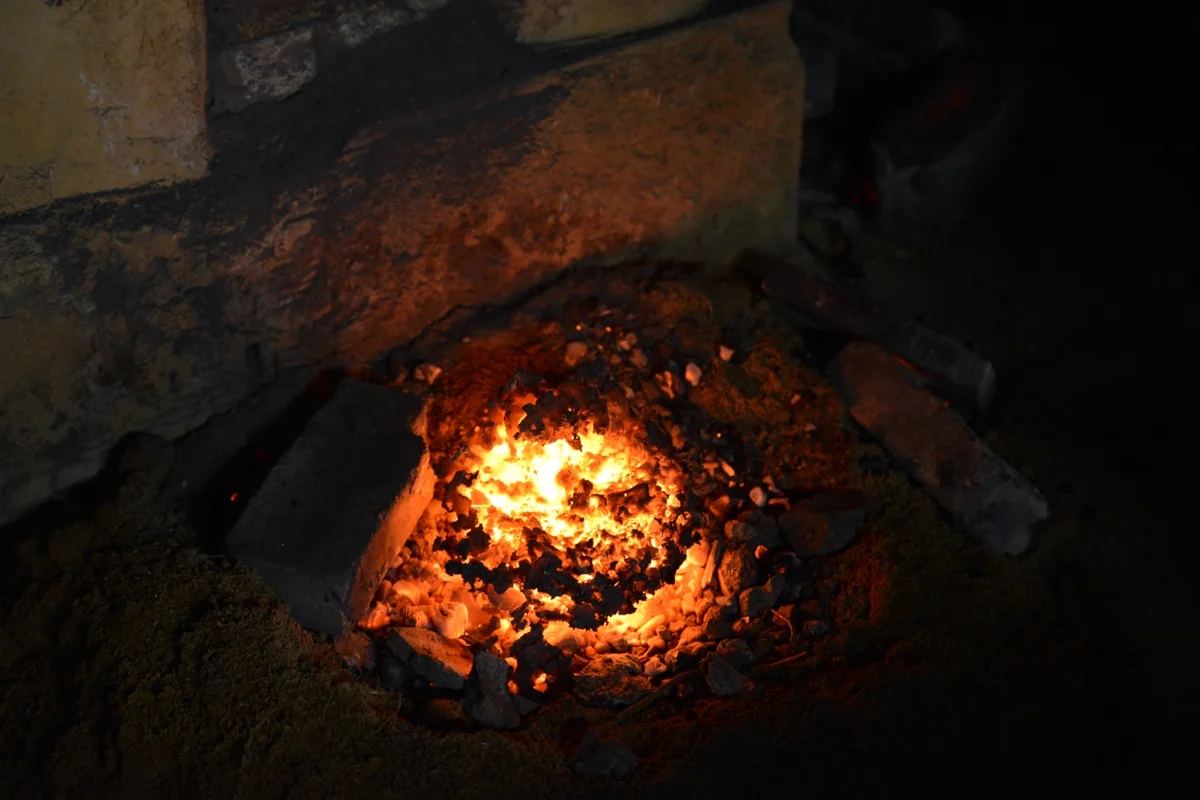

C'est celui que je préfère pour les pièces les plus exigeantes. On parle indifféremment de « bas foyer » ou de « bas fourneau » : ce sont deux noms pour un seul et même procédé. Il est produit selon la méthode utilisée par les Celtes au IIIe siècle avant Jésus-Christ. Le minerai de fer est réduit directement dans un bas foyer à basse température (1100 à 1200 °C, il n'atteint donc pas sa température de fusion, à l'instar des procédés industriels). On obtient une éponge de fer brut, que l'on appelle la loupe, pleine de petites scories et d'impuretés naturelles qui dessinent un grain particulier après pliage et reforge. Produire cet acier demande déjà plusieurs jours de travail — préparation du bas foyer, montée en température, réduction, compactage, premiers pliages — avant même de commencer la fabrication du couteau. C'est ce qui explique sa rareté et son prix. Deux lames en acier de bas foyer ne se ressemblent jamais, même sorties du même bloc. Avec une trempe sélective à l'argile, il donne des hamons au tracé plus brut et plus irrégulier qu'un acier industriel. Comptez 30 à 50 % de prix en plus pour ce type de lame.

Choisir un bois de manche, ce n'est pas juste une question d'esthétique. Dans mon atelier, je regarde quatre critères avant de monter un manche : la stabilité (un bois dense et peu sensible à l'humidité bouge moins dans le temps), la prise en main (densité, grain, chaleur au toucher), l'esthétique (veinage, contraste, accord avec la lame) et l'usage prévu du couteau (cuisine, poche, chasse, pièce de collection). Le noyer est la référence : dense (650 kg/m³), chaleureux, avec un veinage marron clair qui s'enrichit à l'usage — je le conseille souvent pour un premier couteau d'usage quotidien. L'olivier offre des contrastes forts et de beaux motifs sombres ; il est très dense (900 kg/m³) et résiste naturellement à l'humidité, donc parfait pour la cuisine. Le cerisier a une prise douce, légèrement plus tendre, et rosit avec le temps en prenant des reflets dorés : un bois qui vieillit bien sur un couteau de table. Comme la lame en acier carbone, le bois vit. Essuyez-le après usage, évitez de le laisser tremper, et passez une goutte d'huile de camélia 2 à 3 fois par an. Il vous le rendra pendant 50 ans.

Acier carbone : fer avec pour seul alliage le carbone, pour un tranchant plus fin et plus durable. Trempe : chauffe de l'acier à haute température (autour de 800 °C pour le XC60) suivie d'un refroidissement rapide dans l'eau ou l'huile, qui durcit la lame. Hamon : ligne de trempe visible, créée par la trempe sélective à l'argile. Trempe sélective : application d'argile sur la lame avant la trempe à l'eau, pour durcir le tranchant et garder le dos souple. Revenu : réchauffage doux (150 à 300 °C) après la trempe pour libérer les tensions internes et éviter la casse. Émouture : amincissement progressif du dos vers le tranchant (plate, convexe, scandinave, selon les usages). Fil de lame : l'arête tranchante, partie la plus dure et la plus fine de la lame. Dos de lame : le côté opposé au tranchant, plus épais, qui donne la rigidité. Ricasso : courte zone non affûtée entre le tranchant et la garde, qui sert de butée pour les doigts et de repère pour l'affûtage. Plate semelle : lame qui traverse le manche sur toute sa longueur et toute sa largeur, avec les plaquettes rivetées de part et d'autre — montage très solide. Soie traversante : la soie (prolongement étroit de la lame) traverse le manche jusqu'au pommeau, souvent rivetée au bout pour un assemblage très robuste. Patine : oxydation naturelle de l'acier carbone, à la fois protection et signature de l'usage. San Maï : technique japonaise de laminage en trois couches d'aciers différents. Bas foyer (ou bas fourneau) : acier produit par réduction directe du minerai, selon une méthode ancestrale. « Bas foyer » et « bas fourneau » sont deux noms pour le même procédé. Ciselure : gravure décorative au ciselet et marteau, sur métal froid. Marteau-pilon : marteau mécanique entraîné par moteur, pour frapper les pièces lourdes. Soie : prolongement de la lame qui s'insère dans le manche. Garde : pièce de métal entre la lame et le manche, qui protège la main. Pommeau : pièce située au bout du manche, qui équilibre la lame.
